NMRV+NMRV雙蝸輪減速機標記和尺寸表
發布日期:2018-10-15 點擊數:

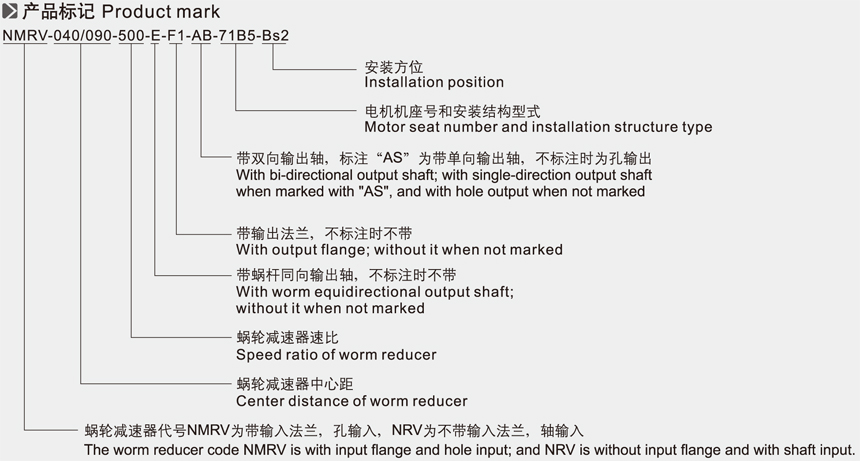

NMRV+NMRV雙蝸輪減速機的產品標記有:NMRV-040/090-500-E-F1-AB-71B5-Bs2
NMRV-蝸輪減速機代號NMRV為帶輸入法蘭,孔輸入,NRV為不帶輸入法蘭,軸輸入
040/090-蝸輪減速器中心距
500-蝸輪減速機速比
E-帶蝸桿同向輸出軸,不標注時不帶
F1-帶輸出法蘭,不標注時不帶
AB-帶雙向輸出軸,標“AS”為帶單向輸出軸,不標注時為孔輸出
71B5-電機機座號和安裝結構型式
Bs2-安裝方位

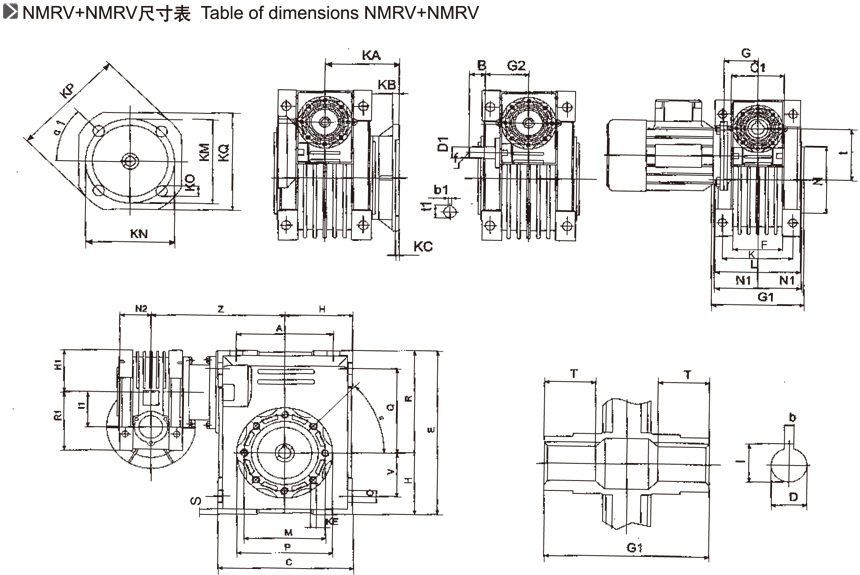

NMRV+NMRV尺寸表
NMRV-蝸輪減速機代號NMRV為帶輸入法蘭,孔輸入,NRV為不帶輸入法蘭,軸輸入
040/090-蝸輪減速器中心距
500-蝸輪減速機速比
E-帶蝸桿同向輸出軸,不標注時不帶
F1-帶輸出法蘭,不標注時不帶
AB-帶雙向輸出軸,標“AS”為帶單向輸出軸,不標注時為孔輸出
71B5-電機機座號和安裝結構型式
Bs2-安裝方位
NMRV+NMRV尺寸表
